Контролер за отваряне на порта-dkc500dc

Инсталация

ДКЦ500 ДК/ДКЦ800DC плъзгаща се отваряща врата е приложима за порта с тегло по-малко от500 кг/800kg и дължина на плъзгащата се врата по-малко от8м. Режимът на задвижване приема трансмисията с рейка и зъбни колела. Този механизъм за отваряне на порта трябва да бъде монтиран вътре в заграждението или двора зазащита.

① Отварачка за порта;② Безжична клавиатура (опция);③ порта;④ Инфрачервен сензор (опция);⑤ Алармена лампа (опция);⑥ Предпазен стоп блок;⑦ Скоростна рейка;⑧ Дистанционно;

Входна връзка за захранване на трансформатора

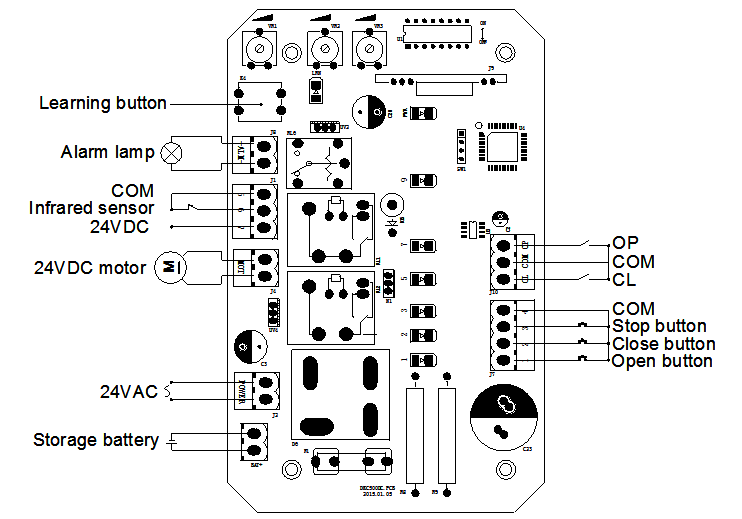

Инструкция за окабеляване:

J1Терминал

5 COM (GND)

6 Вход за фотоклетка (NC);

7 Допълнителна входна мощност плюс 24VDC

J2Терминал

Свържете към 24VAC（Фиг.11 показва свързване на пръстеновиден трансформатор 120W 230VAC/24VAC）

BAT плюс терминал

Интерфейс на батерията

J4 Терминал

Свързване на проводник на DC мотор (червен проводник отгоре, черен проводник отдолу)

J7 Терминал

1 Бутон за управление на отваряне на врата (N.O.);

2 Бутон за управление на затваряне на портата (N.O.);

3 Бутон за спиране на управлението (N.O.);

4 Бутон за управление общ терминал;

J8 Терминал

24V DC предупредителна светлина

J10 терминал

Оп Отворен краен изключвател;

.COM Обща клема на крайния изключвател;

КЛ Затворен краен изключвател;

Подготвителни работи преди монтажаМоля, уверете се, че плъзгащата се врата е правилно монтирана, релсата на вратата е хоризонтална и портатаможе да се премести ръчно плавно, преди да монтирате механизма за отваряне на портата.Инсталиране на кабелиЗа да се гарантира нормалната работа на автомата за отваряне на врата и да се предпазят кабелите от повреди,моля, погребете кабела на двигателя и захранването и кабела за управление отделно с две PVC тръби.Бетонен постаментМоля, изсипете предварително бетонен пиедестал с размери 400 mm x 250 mm, дълбочина 200 mm,така че да инсталирате стабилно DKC500DC/DKC800DC отварачка за порта.Моля, уверете се, че разстояниетомежду портата и механизма за отваряне на портата е подходящо преди отливането на пиедестала
